OMINAISUUDET 1. Joustava koko, monipuolinen mukautumiskyky: saatavilla on kolme...
OMINAISUUDET
1. Työkaluvapaa soljen rakenne tekee asennuksesta ja ylläpidosta helppoa.
2. Kotelo on valmistettu ADC12 painevaletusta alumiinimateriaalista ja viimeistelty korroosionkestävällä polyesterijauhemaalilla.

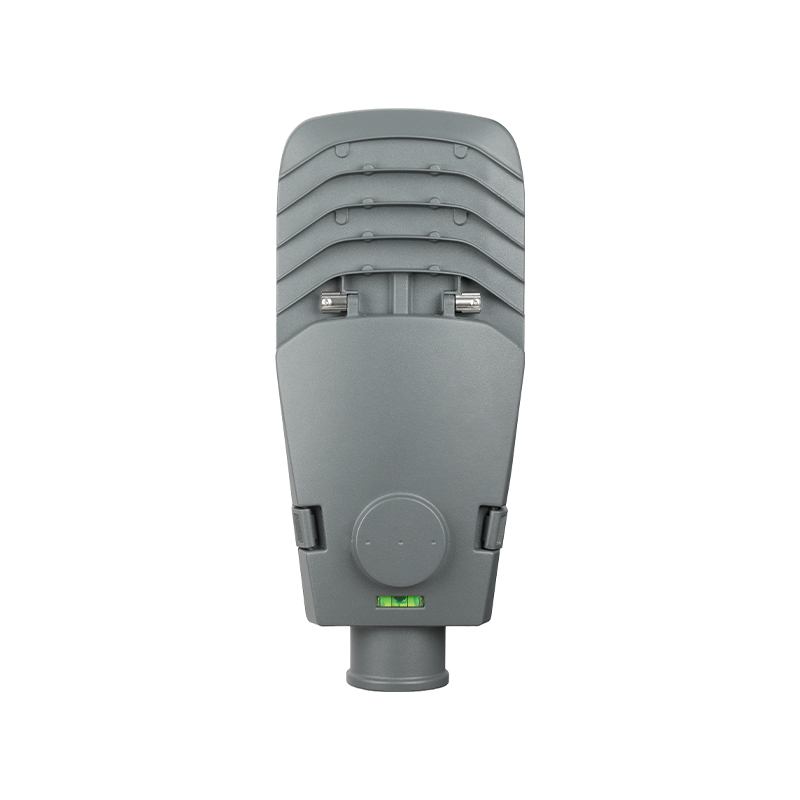

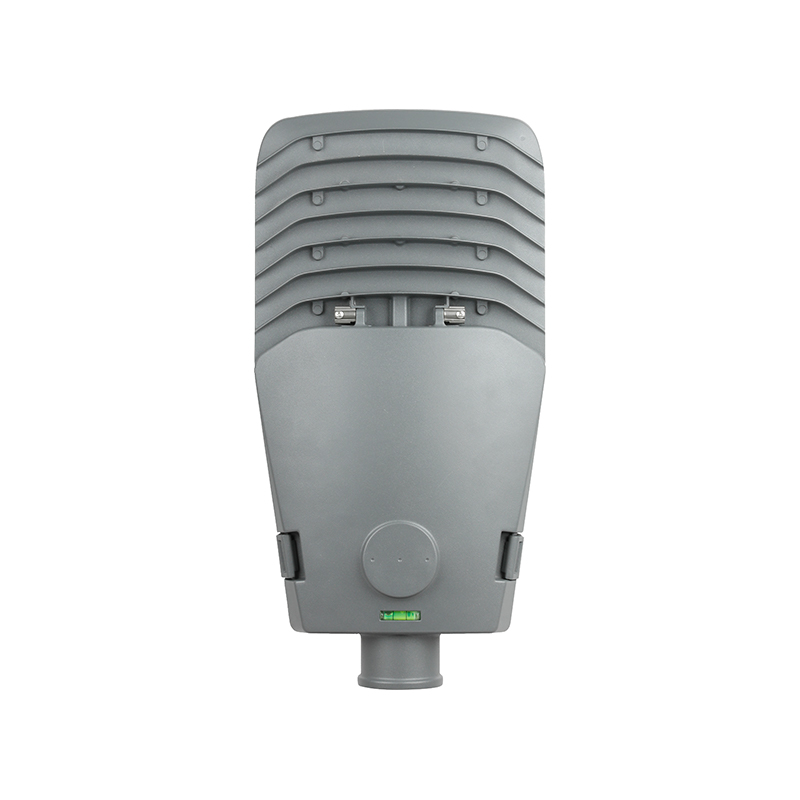

3. Varustettu putkimaisella vesivaa'alla varmistaa, että valaisimet ovat aina oikeassa asennusasennossa.
4. Virtaviivainen valaisimen runkorakenne ja alhainen tuulenvastus.
5. Kiinnitystappi 60 mm:n sivukiinnitykseen.
6.IP66 ulkorakenteinen vesitiivis.
7. Valokenno/Oikosulkukansi/Älykäs anturi valinnainen pyynnöstä.
8. Soveltuu ulkovalaistukseen, kuten kaupunkitie, moottoritie, asuintie jne.

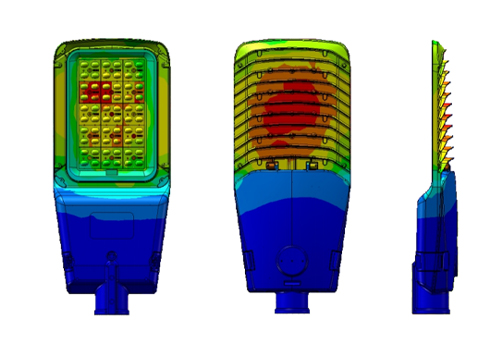

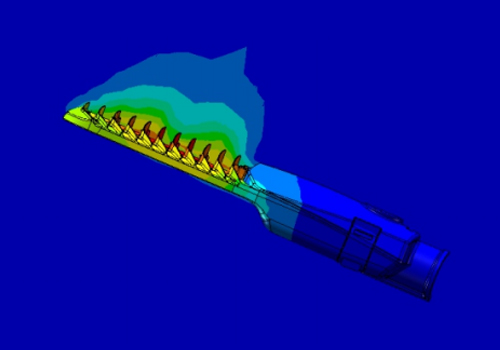

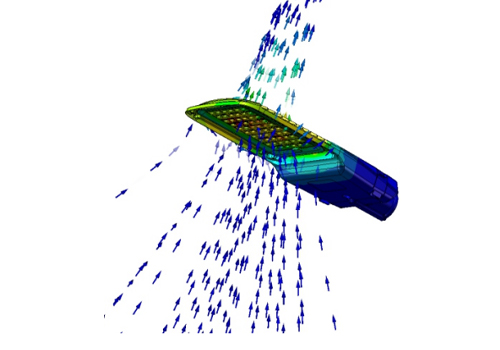

LÄMPÖHALLINTA
Optimoi valaisimen jäähdytysjärjestelmä ja rakenne edistyneellä FEA-tekniikalla saavuttaaksesi kustannustehokkaimmat ratkaisut.
Hyvin hallittu lämpötilan nousu sisäisten ja ulkoisten osien välillä lisää valonlähteen valon huoltonopeutta.
Lämmönjohtavuus | Lämpöilman konvektio |

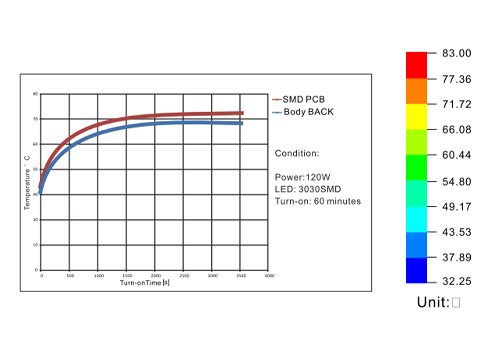

Lämpövaikutukset Ympäristö | Lämpötilan nousukäyrä |
PÄÄPARAMETRIT

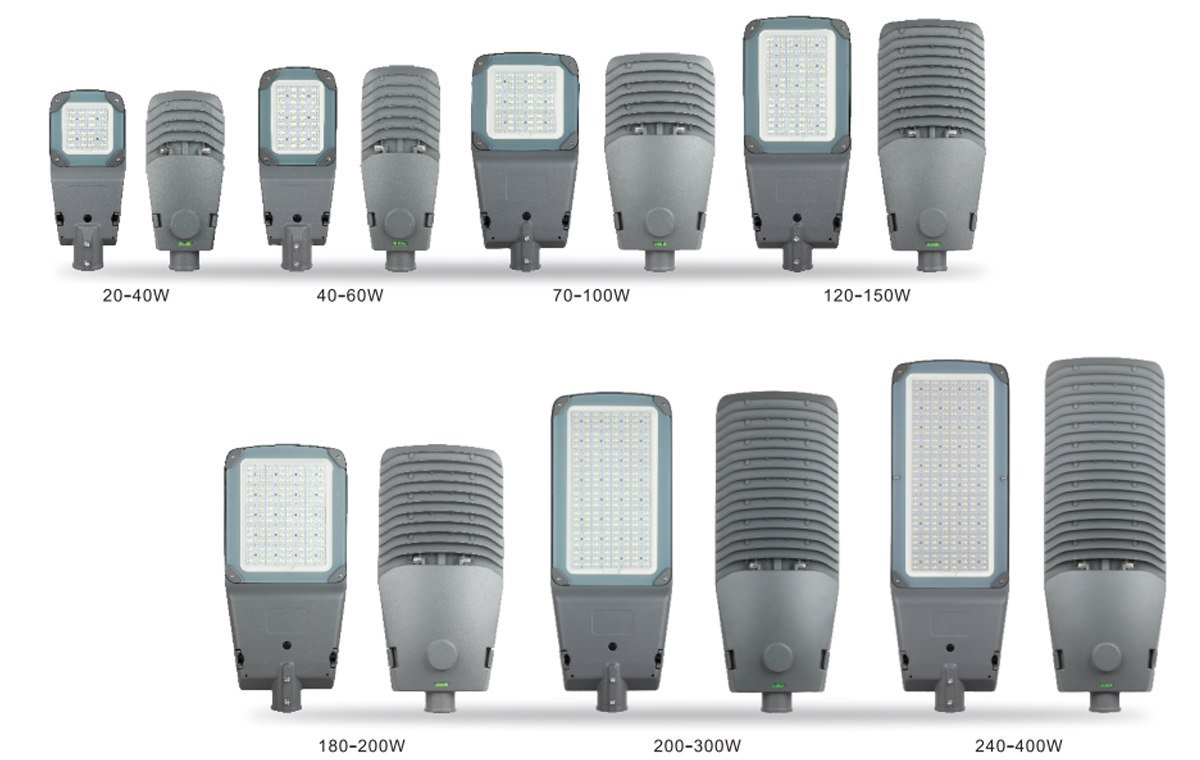

| Malli | SAVANNALITE-M2*2 | SAVANNALITE-M2*3 | SAVANNALITE-M3*3 | SAVANNALITE-M3*5 | SAVANNALITE-M4*5 | SAVANNALITE-M4*8 | SAVANNALITE-M4*10 |
| Tehoa | 20-40W | 40-60W | 70W-100W | 120-150W | 180-200W | 200-300W | 240-400W |
| Tuotteen koko (MM) | 445*190*102 | 495*190*102 | 536*270*102 | 637*270*102 | 665*310*112 | 816*310*112 | 918*310*112 |
| Valaisimen tehokkuus | 120-170LM/W | ||||||
| Tulojännite | 100-277V/50-60HZ | ||||||
| Tehoa Factor | >0,95 | ||||||
| CCT | 2700-6500K | ||||||
| CRI | >70 | ||||||
| Toiminta Tempeaatufe | -40 ℃ ~ 50 ℃ | ||||||
| Säteen kulma | T1/T2/T3/70X140° | ||||||
| Asunnon materiaali | ADC12 painevalualumiini | ||||||
| Linssin materiaali | Optinen PC-objektiivi | ||||||
| IP | IP66 | ||||||
| IK | IK09 | ||||||
| Ylijännitesuoja | 10KV/20KV (valinnainen) | ||||||
| Elinikä | 50 000 tuntia | ||||||
| Hajotin | 5mm karkaistu lasi | ||||||
| Napan halkaisija | 60 mm | ||||||
| Asennus | Vaakasuora asennus | ||||||
| Asennus Depth | > 110 mm | ||||||
| Takuu | 5 vuotta | ||||||

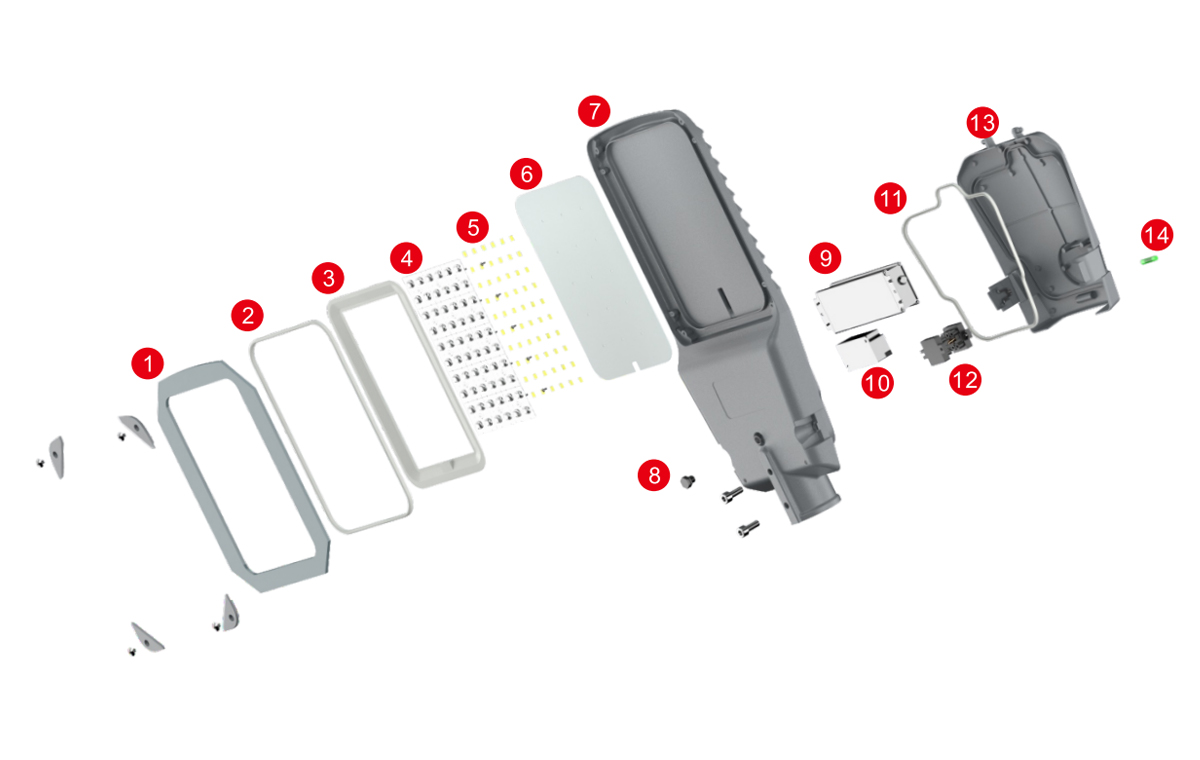

RÄJÄYTTÖNÄKYMÄ
| 1. 5 mm karkaistu lasi | 6. Tehokas alumiininen piirilevy | 11. Vedenpitävä silikonirengas |
| 2. Vedenpitävä silikonirengas | 7. ADC12 painevalettu alumiinirunko | 12. Virranerotin |
| 3. Nano-pc heijastin | 8. Hengitysventtiili | 13. ADC12 painevalettu alumiininen virtalähteen kansi |
| 4. TIR-optinen PC-linssi | 9. LED-virtalähde | 14. Putkimainen vesivaaka |
| 5. High Lemen LED-siru | 10. Ylijännitesuoja (10KV/20KV valinnainen) |
| Hengitysventtiili voi tehokkaasti vähentää kondensaatiota ja kontaminaatiota, tarjoaa nopean paineen tasapainotuksen ja vapautumisen. |

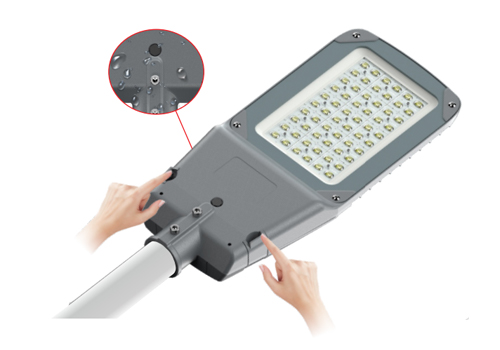

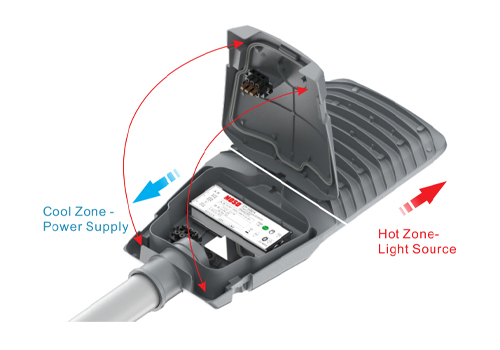

| TYÖKALUVAPAAN SOJEN SUUNNITTELU · Erillinen lämpö- ja sähköosasto. · Varustettu virrankatkaisijalla, sammuu automaattisesti, kun kansi avautuu. ·Valokenno/oikosulkusuojus/älykäs anturi valinnainen pyynnöstä. | |
SOVELLUKSET
Soveltuu ulkotien valaistusskenaarioihin, kuten kaupunkitie, moottoritie, asuintie jne.

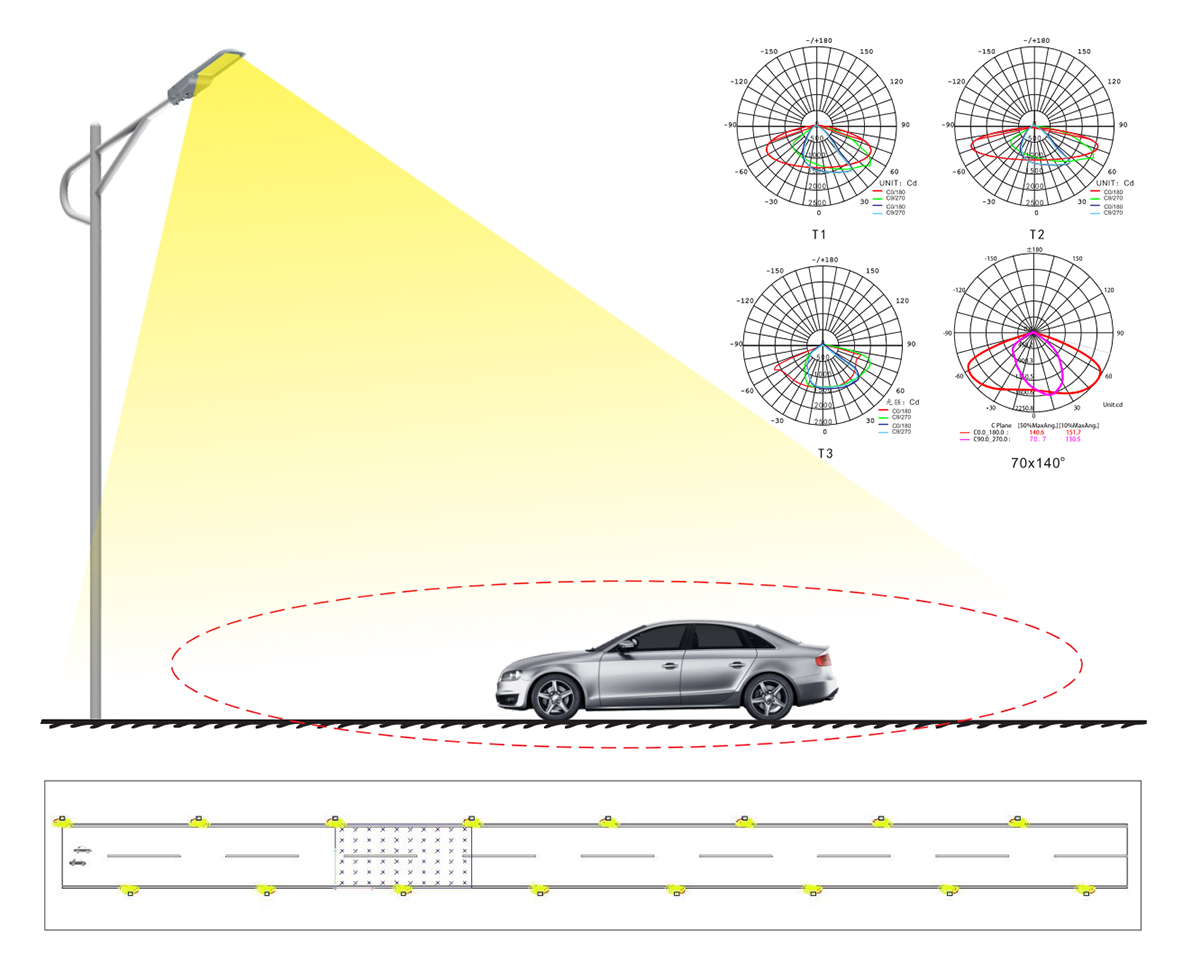

OPTIIKKA
Tekninen tuki: Kerro meille tilan pituus, leveys, korkeus ja käyttösovellus.
Meillä on insinööritiimi, joka tekee DlALUX-simulaatiot ja laskee valaisinmäärät projektiisi.
IES-tiedostot ovat saatavilla pyynnöstä.

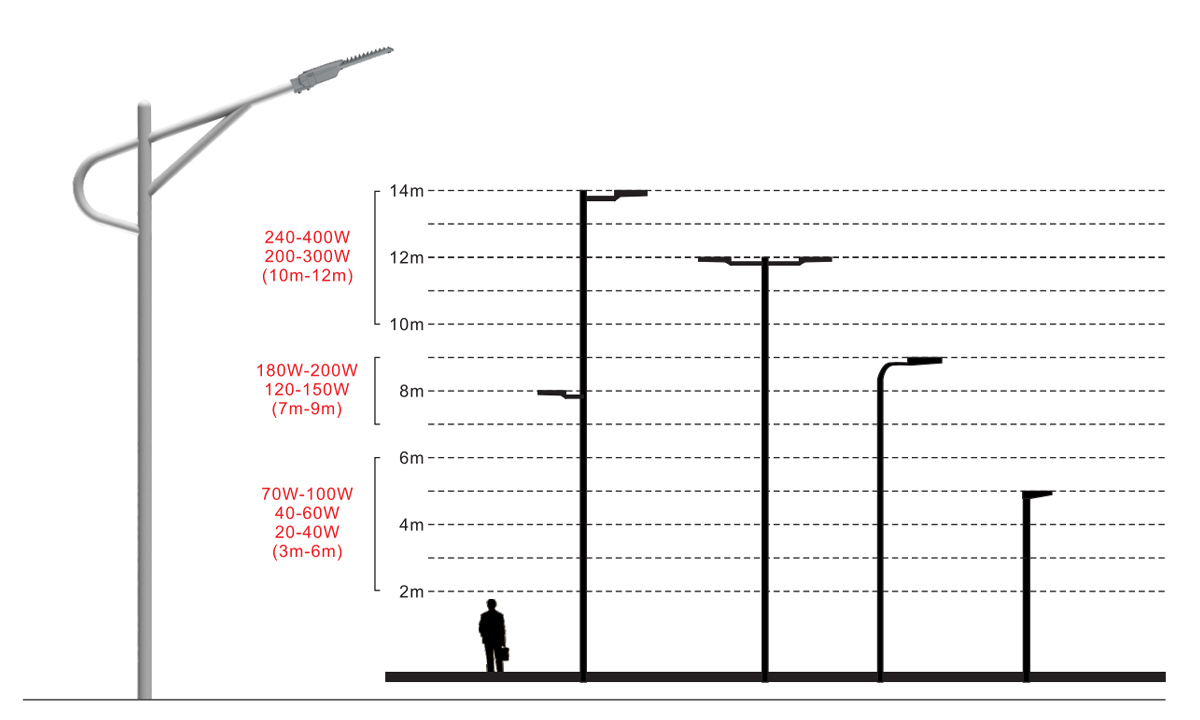

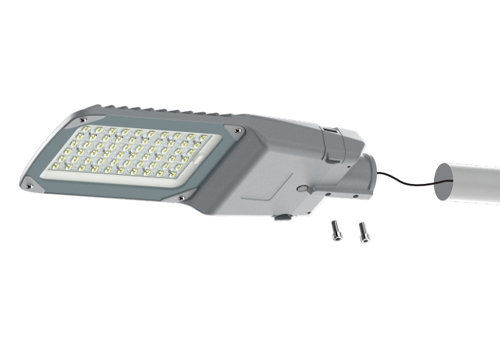

ASENNUS
Vaakasuora asennus | Valmis - Vaaka-asennus |

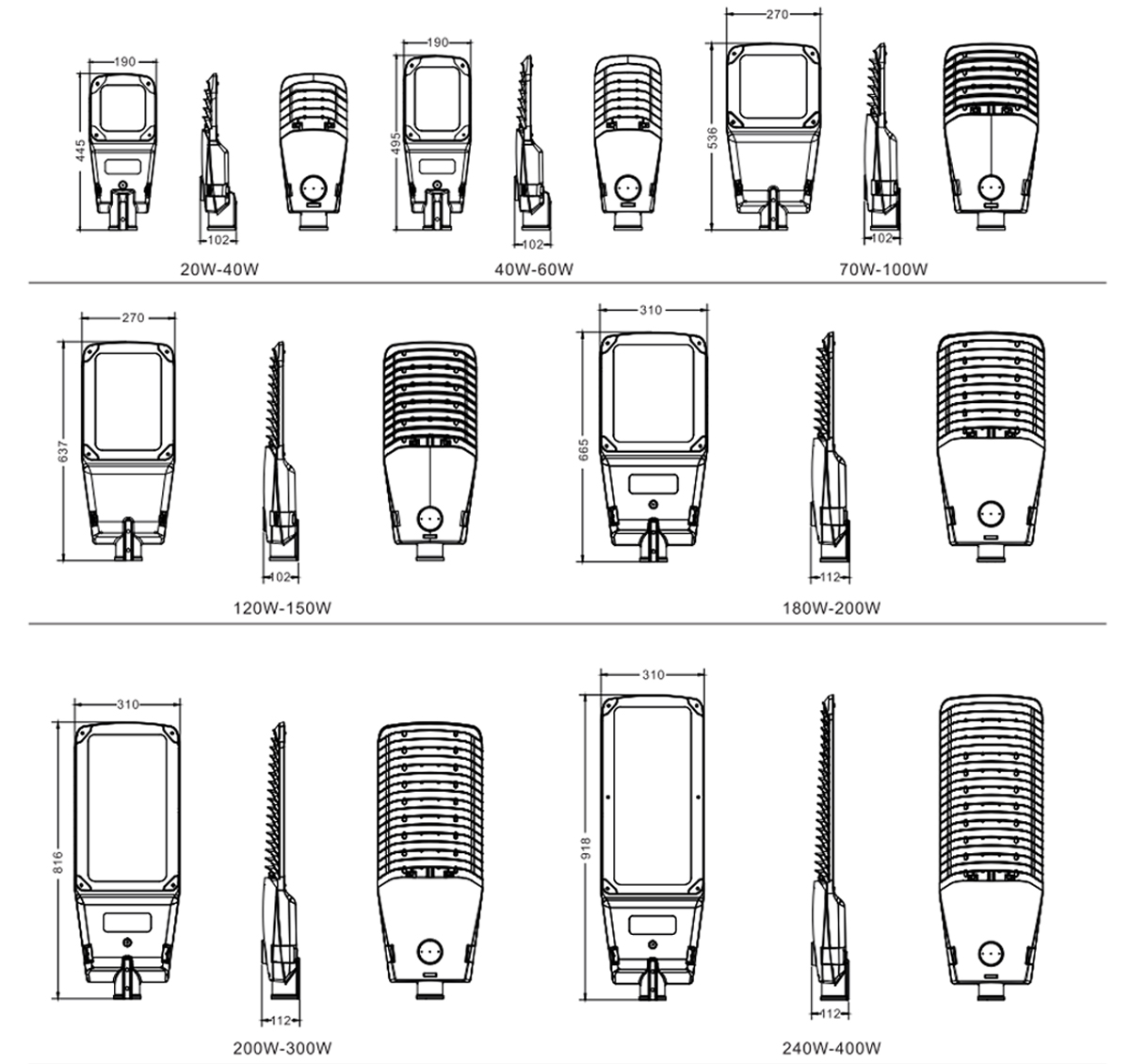

KOKONAISMITTAPIIRUSTUS
Yksikkö: MM
PAKKAUSPARAMETRIT
| Malli | SAVANNALITE-M2*2 | SAVANNALITE-M2*3 | SAVANNALITE-M3*3 | SAVANNALITE-M3*5 | SAVANNALITE-M4*5 | SAVANNALITE-M4*8 | SAVANNALITE -M4*10 |
| Tehoa | 20-40W | 40-60W | 70W-100W | 120-150W | 180-200W | 200-300W | 240-400W |
| Kpl | 1 kpl | 1 kpl | 1 kpl | 1 kpl | 1 kpl | 1 kpl | 1 kpl |
| Pakkauksen koko (MM) | 460*200*140 | 510*200*140 | 550*280*140 | 650*280*140 | 680*315*140 | 830*315*140 | 930*315*140 |
| N.W(KG) | 2.7 | 3 | 4.3 | 5.1 | 6 | 7.4 | 8.4 |
| G.W(KG) | 3 | 3.3 | 4.7 | 5.6 | 6.6 | 8.1 | 9.2 |
| 20 GP | 2174 kpl | 1961 kpl | 1299 kpl | 1099 kpl | 934 kpl | 765 kpl | 683 kpl |
| 40 GP | 4503 kpl | 4062 kpl | 2690 kpl | 2276 kpl | 1934 kpl | 1585 kpl | 1414 kpl |
| 40 HQ | 5280 kpl | 4762 kpl | 3154 kpl | 2669 kpl | 2268 kpl | 1858 kpl | 1658 kpl |
ASENNUS SUGGESTIONS
VAROITUKSET
1. Asennuksen saa suorittaa sähköasentaja.
2. Älä pura tuotetta. Se voi olla vaarallista.
3. Älä katso suoraan valaisimeen, kun virta on kytkettynä, jotta silmät eivät vaurioidu.
4. Kaapelin on oltava vesitiivis, kun se liitetään sähköverkkoon ulkokäyttöä varten.
