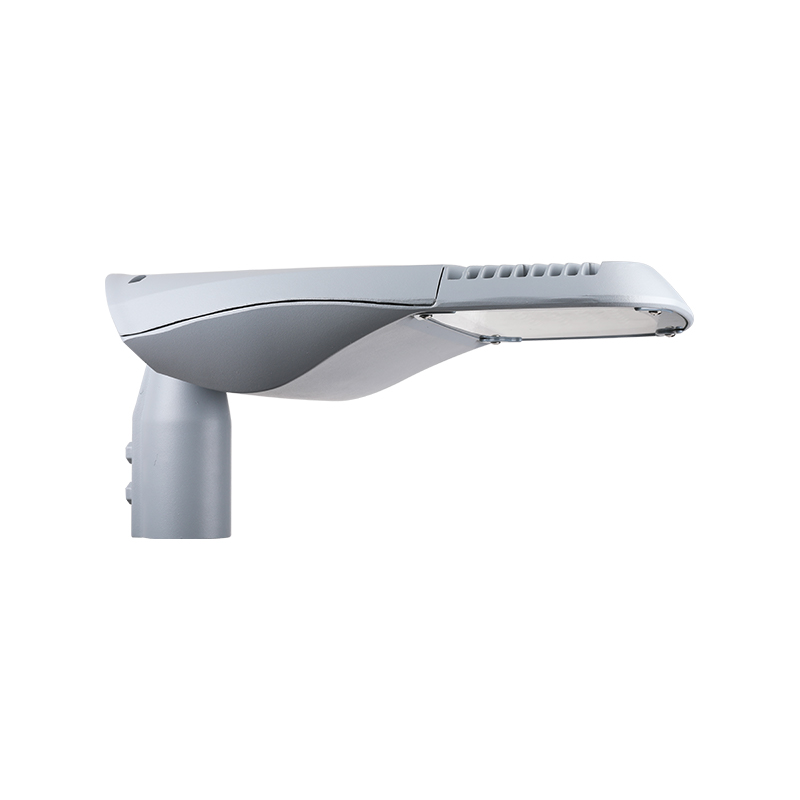

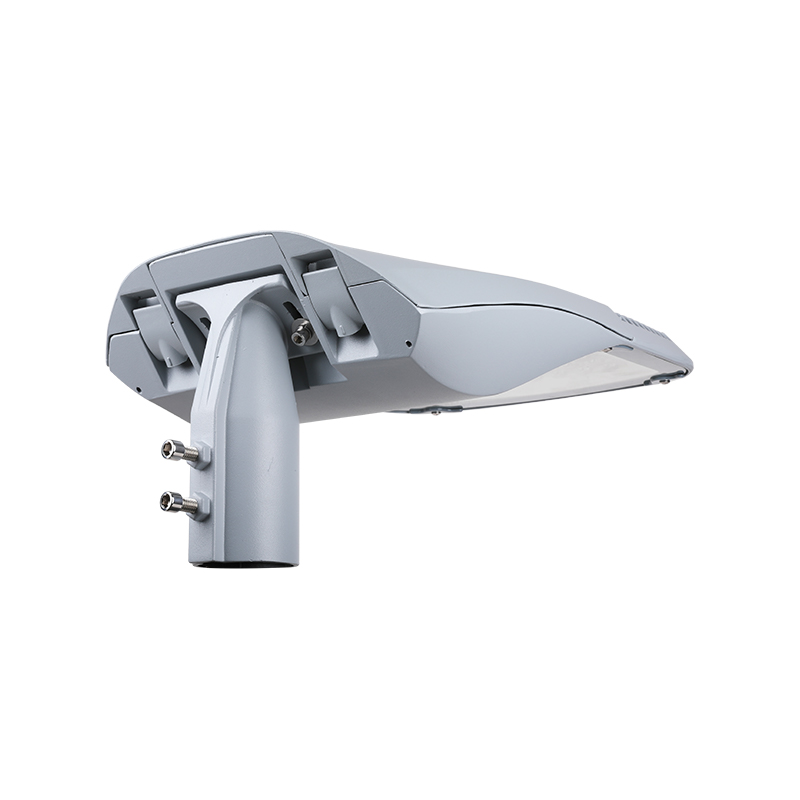

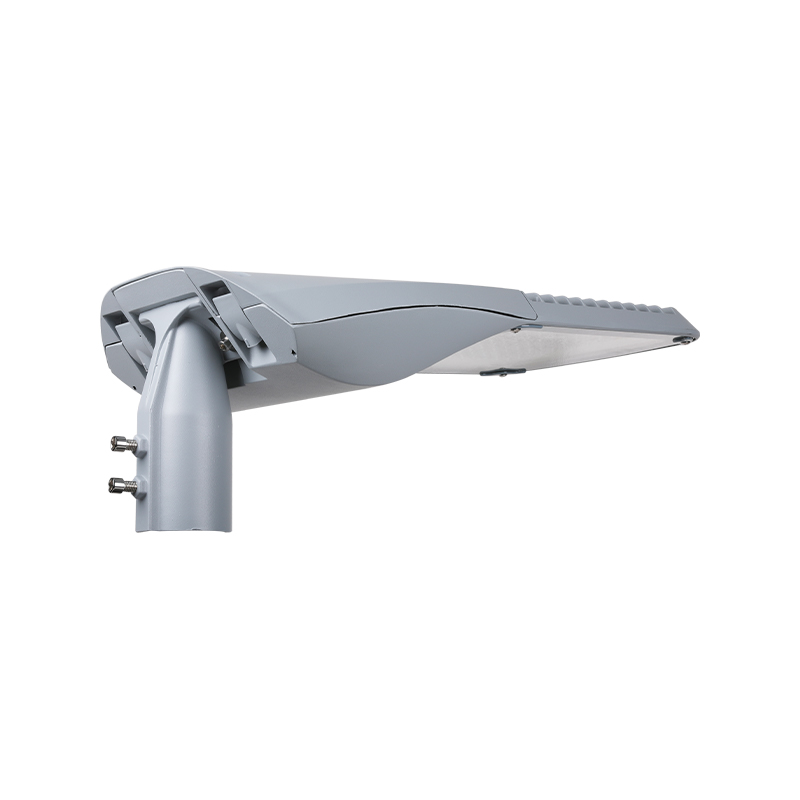

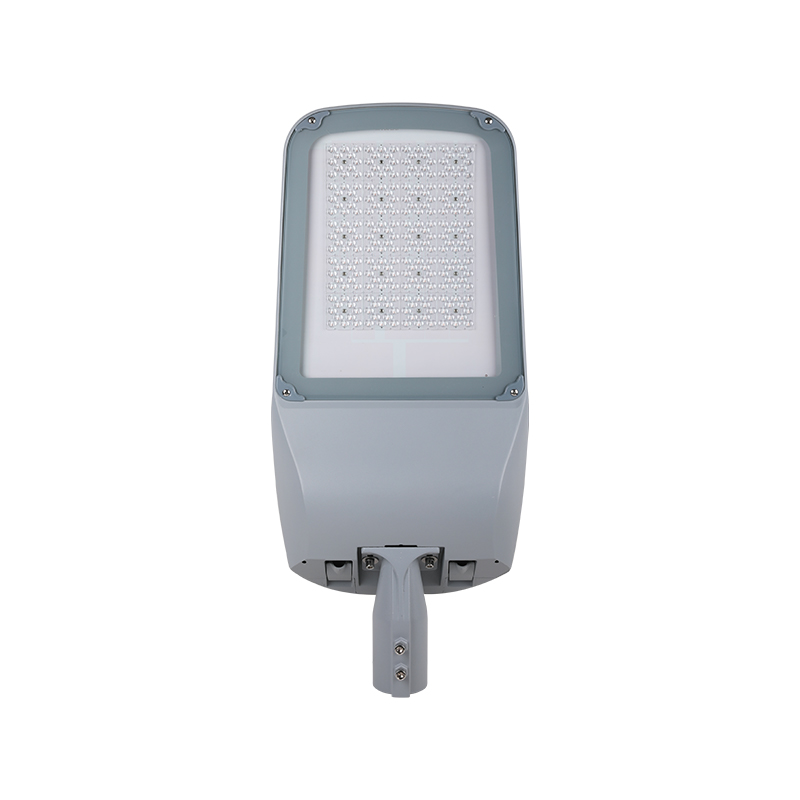

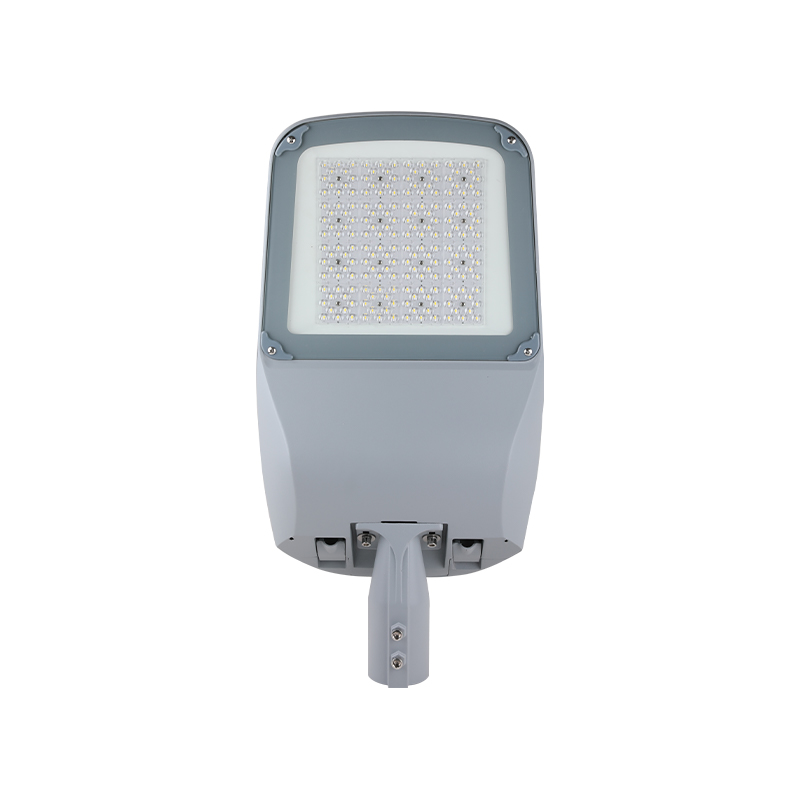

FORTUNE MODULARilla on monia merkittäviä etuja. Sen suunnittelu ja kohtaaniminnot heija...
FORTUNE tarjoaa kolme kokoa eri skenaarioihin, mikä parantaa huomattavasti projektin joustavuutta ja kustannustehokkuutta. Samaan aikaan laite tukee säädettäviä kulmapistokkeita, jotka voivat vastata erilaisiin sivusisääntulon ja pylvään yläosan asennuksen tarpeisiin, mikä tarjoaa käyttäjille suurta käyttömukavuutta.
Huollon kannalta laite avaa vaihteiston helposti ilman työkaluja, ja on myös erittäin kätevä vaihtaa vaihdelaatikko, mikä vähentää huollon vaikeutta huomattavasti ja pidentää käyttöikää. Optinen linssirakenne ei ainoastaan toteuta epäsymmetristä valon jakautumista, vaan myös vähentää tehokkaasti häikäisyä, parantaa valon tasaisuutta ja tarjoaa käyttäjille mukavamman valaistuskokemuksen. Laitteen LED-valonlähteen ja vaihteiston suunnittelussa on myös potentiaalia tuleviin päivityksiin. Käyttäjät voivat helposti vaihtaa ne tarpeen mukaan parantaakseen laitteiden suorituskykyä entisestään.

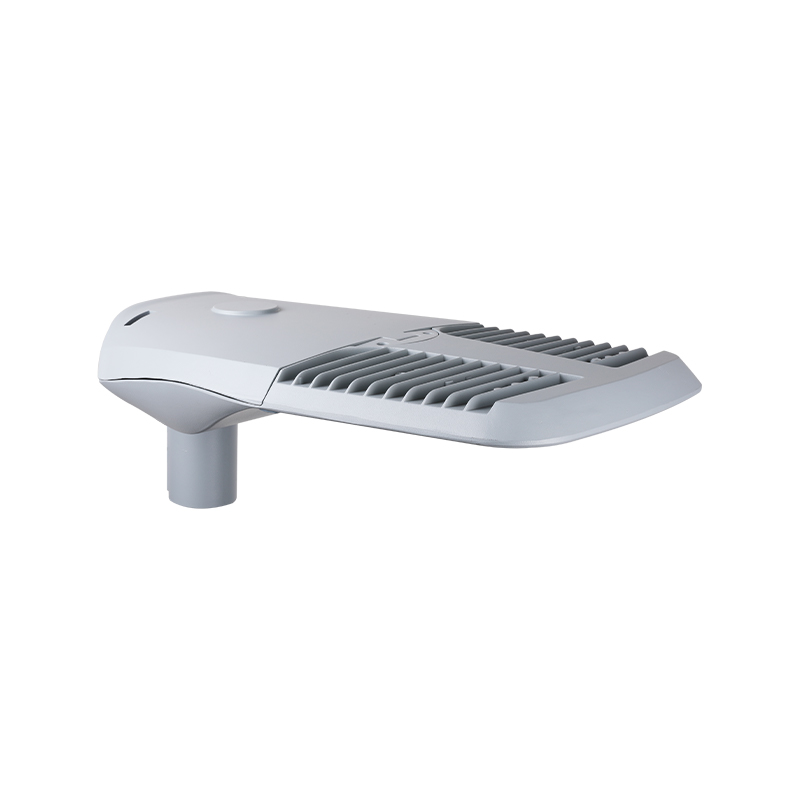

Runko on korkeapainevalettua alumiinia ja pinta on päällystetty korroosionkestävällä polyesterijauhemaalilla. Se ei ole vain kaunis ja kestävä, vaan sillä on myös hyvä korroosionkestävyys ja se voi mukautua erilaisiin monimutkaisiin ympäristöihin. Jäähdytyselementin suunnittelussa käytetään tehokasta lämmönpoistotekniikkaa laitteen vakauden ja turvallisuuden varmistamiseksi pitkän aikavälin käytön aikana, mikä pidentää tehokkaasti laitteen käyttöikää.
TÄRKEIMMÄT SOVELLUKSET
ROAD & HIGHWAY | SILTAT | KAUPUNKI- JA ASUTUSALUEET | NELIÖ- JA JALANKÄYTÄVÄT ALUEET |
TEKNISET TIEDOT
| SPEC | MINI | MIDI | MAXI |
| Teho | 50-80w | 80-150w | 100-200w |
| Tulojännite | 100-277V/50-60Hz | ||
| Värilämpötila | 3000-6500K | ||
| Värintoistoindeksi | CRI>70 | ||
| Käyttölämpötila | -40 ℃ ~ 50 ℃ | ||
| Asuntomateriaali | ADC12 | ||
| tunkeutumissuojaus | IP66 | ||
| Iskun voimakkuus | IK08 | ||
| Ylijännitesuoja | 10KV/20KV | ||
| Hajotin | Karkaistu lasi | ||
| Tapin halkaisija | 60 mm | ||
| Paino | 5,9 kg | 7,5 kg | 8,8 kg |
SUUNNITTELU YKSITYISKOHTAILLA

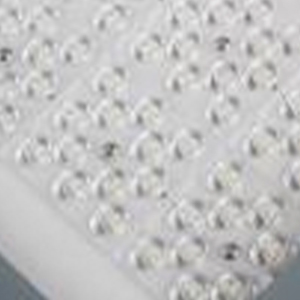

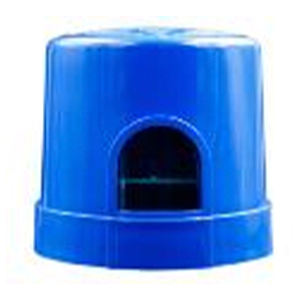

Led sirut Lumileds 3030 & 5050 led-sirut valaisimen tehokkuudella jopa 150lm/w, pitkä käyttöikä 50000 tuntia. | Valokuvaohjaus (valinnainen) Valinnainen NEMA-liitännällä ja valokennolla/oikosulkukorkilla. |

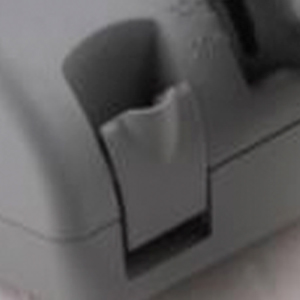

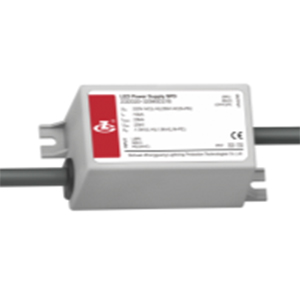

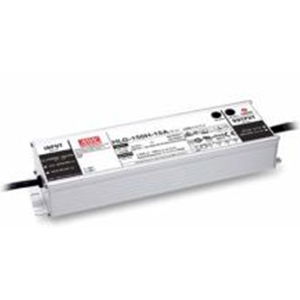

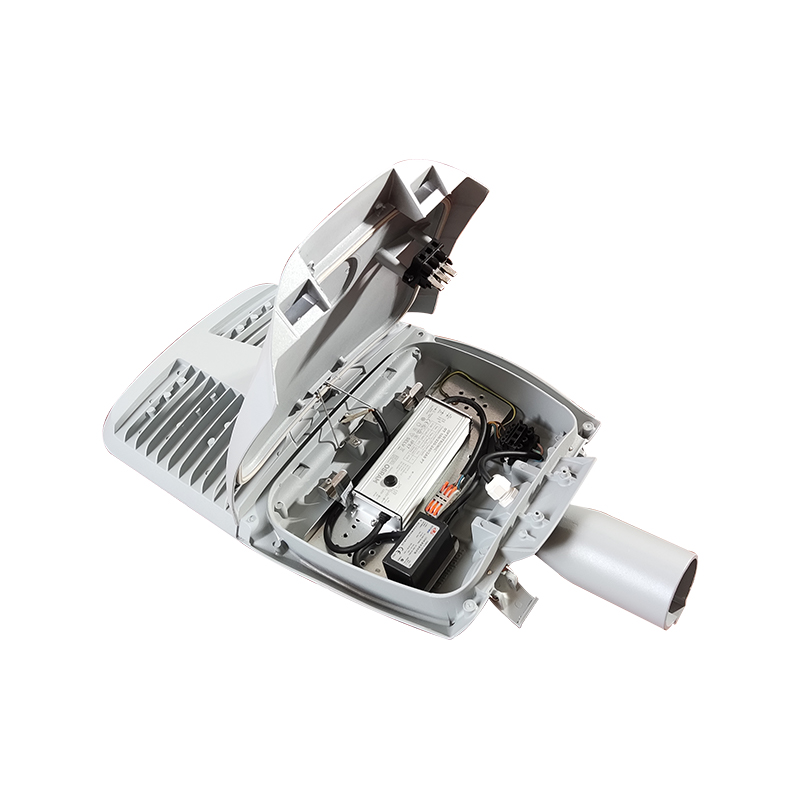

Virtalähde Tehokas led-ohjain -0-10v himmennys pyynnöstä - Kuljettajan merkki voi valita MOSO, Meanwell, Philips, Osram. | Soljet Vaihteistotilan avaaminen ilman työkaluja, helppo huoltaa. |

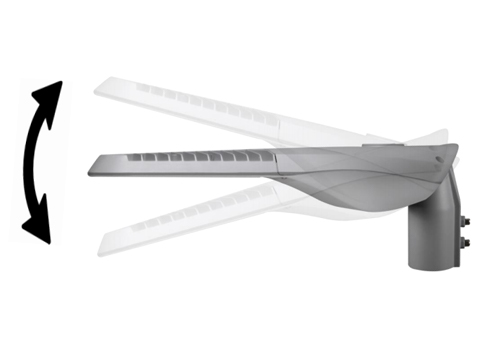

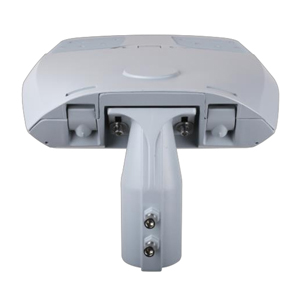

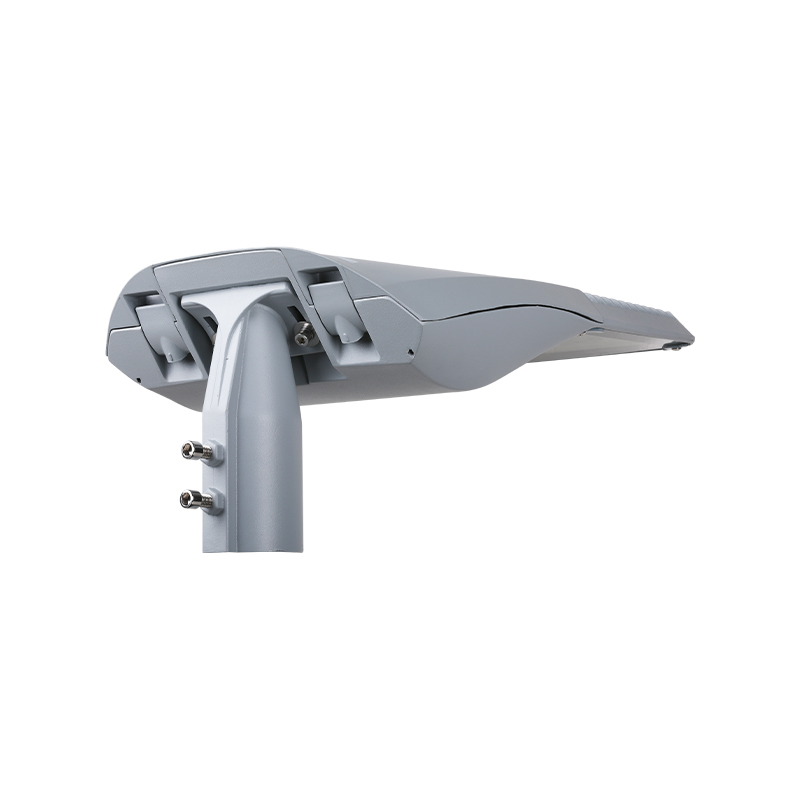

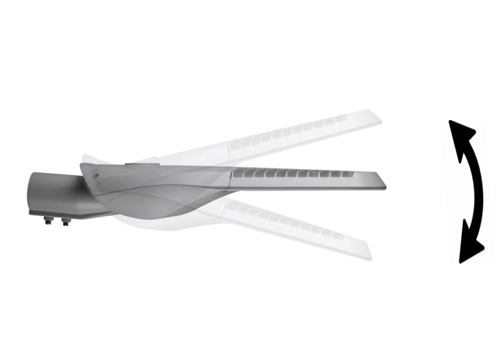

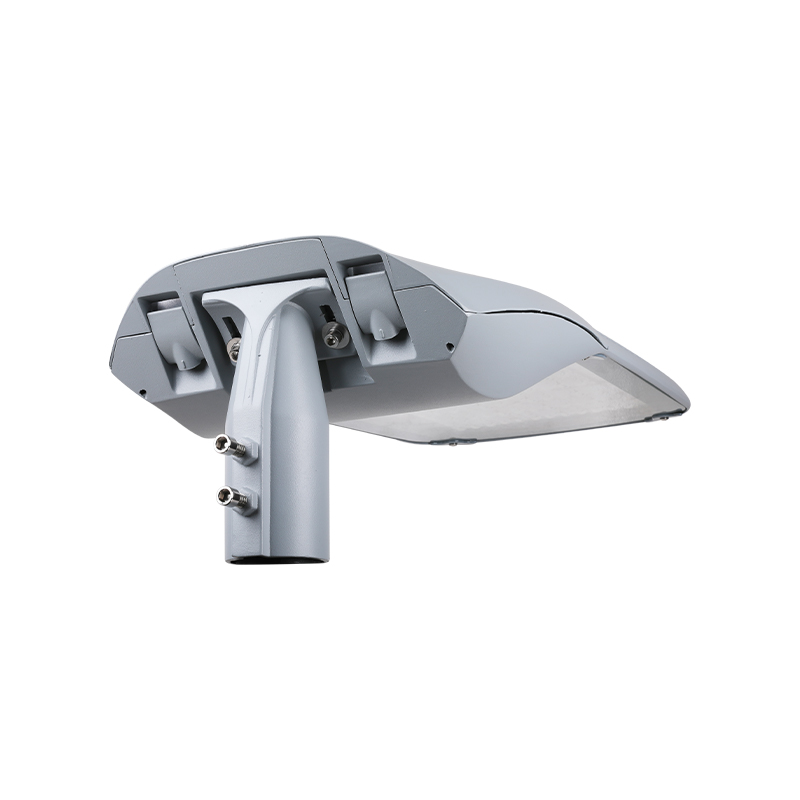

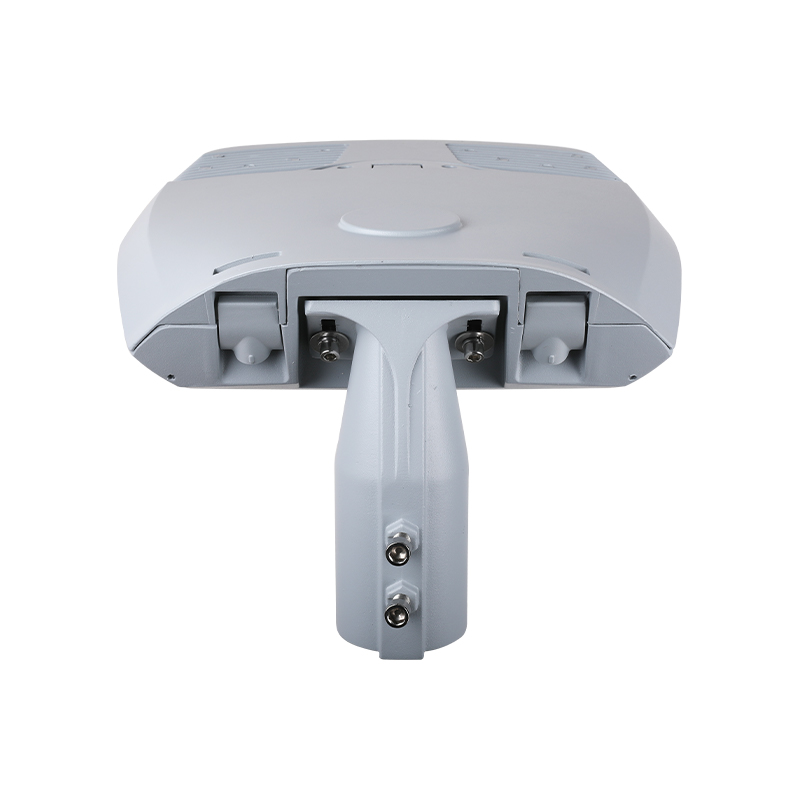

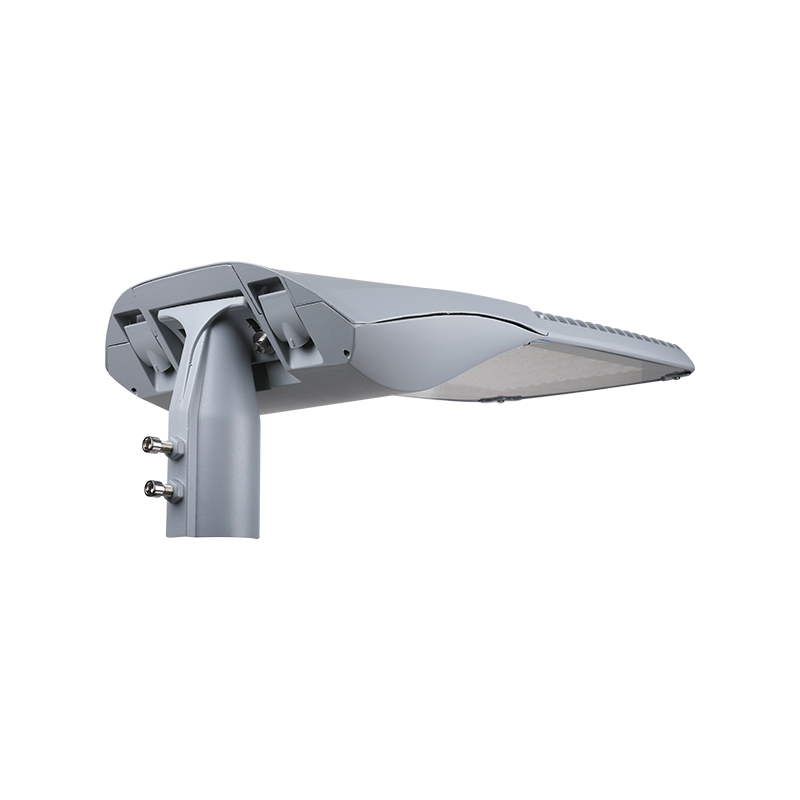

Spigot Leveä säädettävä kulma 0° - ± 15° sivusisääntuloa ja pylvään yläosaa varten. | Virran katkaisija Valaisin sammuu automaattisesti, kun vaihdelaatikko avataan ja sulkemisen jälkeen, työntekijöiden turvallisuus huollon aikana. |

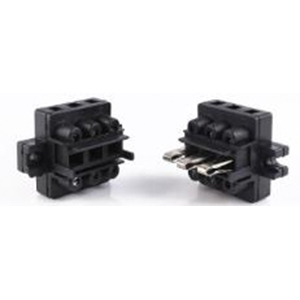

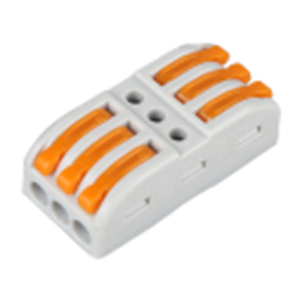

Liitin Nopea pistokeliitin, ilman työkaluja, säästää aikaa. | SPD 10kv (20kv valinnainen) ylijännitesuojalaite, luotettavampi suoja led-virtalähteelle. |

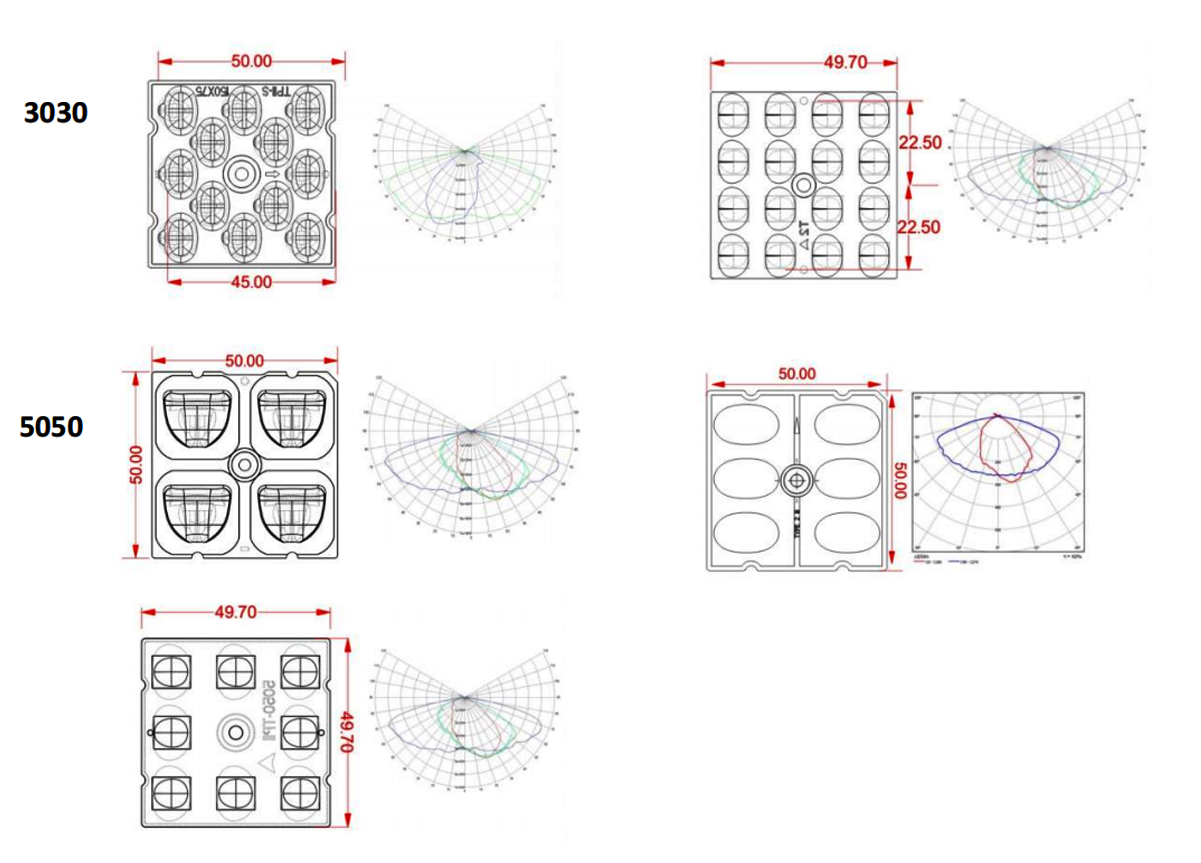

OPTIIKKA SAATAVILLA

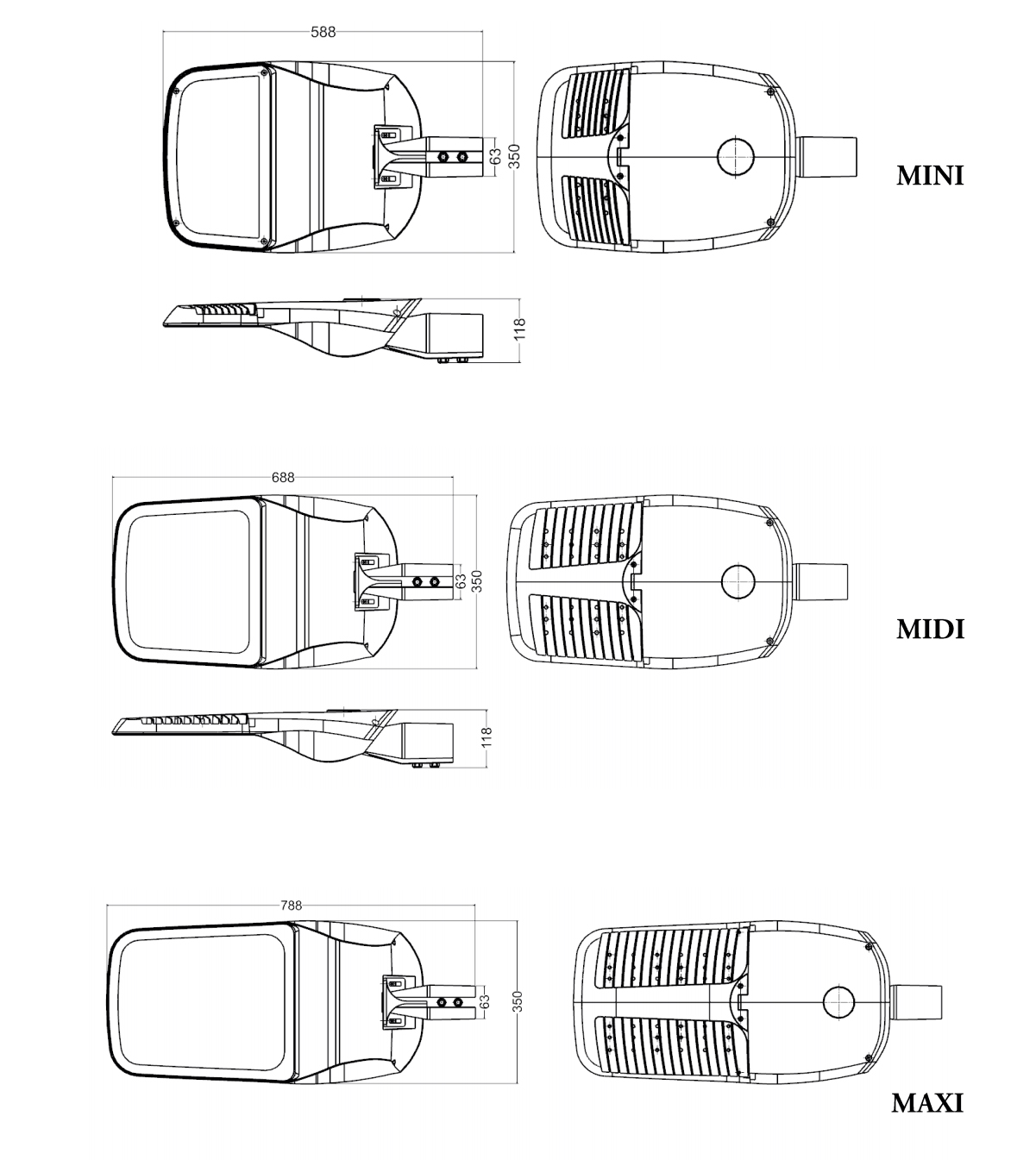

MITAT (mm)
TILAUSTIEDOT
| tilauskoodi | LED-tyyppi | LED-määrä | Optiikka Määrä | Nimelliswatti | Valaisin tehokkuus jopa | Valovirta | CCT | CRI |
| FTE101 | 3030 | 96 | 8 | 80w | 120lm/w | 9600lm | 3000K-6500K | >70 |
| FTE102 | 5050 | 32 | 8 | 60w | 140lm/w | 8400lm | 3000K-6500K | >70 |
| FTE103 | 5050 | 36 | 6 | 80w | 140lm/w | 11200lm | 3000K-6500K | >70 |
| FTE201 | 3030 | 144 | 12 | 100w | 120lm/w | 12000lm | ||
| FTE202 | 3030 | 192 | 16 | 150w | 120lm/w | 18000lm | 3000K-6500K | >70 |
| FTE203 | 5050 | 48 | 12 | 100w | 140lm/w | 14000lm | 3000K-6500K | >70 |
| FTE204 | 3030 | 64 | 16 | 120w | 140lm/w | 16800lm | 3000K-6500K | >70 |
| FTE301 | 3030 | 240 | 20 | 200w | 120lm/w | 24000lm | 3000K-6500K | >70 |
| FTE302 | 3030 | 288 | 24 | 200w | 130lm/w | 30000lm | 3000K-6500K | >70 |
| FTE303 | 5050 | 80 | 20 | 150w | 140lm/w | 21000lm | 3000K-6500K | >70 |
| FTE304 | 5050 | 96 | 24 | 200w | 140lm/w | 28000lm | 3000K-6500K | >70 |
| FTE305 | 5050 | 144 | 24 | 200w | 150lm/w | 35000lm | 3000K-6500K | >70 |
| Huomautus: - Tehoa voidaan räätälöidä projektin pyynnöstä -Vakiokotelon maalaus väri tummanharmaa, muu väri voidaan maalata pyynnöstä. | ||||||||

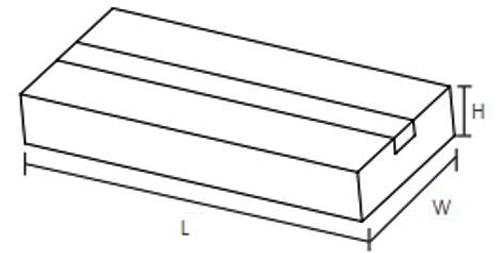

LOGISTIIKKATIEDOT
| MALLI | Pakkausyksikkö (kpl/laatikko) | Pakkauksen koko (mm) (Pituus*Leveys*Korkeus) | Nettopaino | Bruttopaino | Äänenvoimakkuus |
| FORTUNE MINI | 1 | 630*390*180mm | 5,9 kg | 6,5 kg | 44,2 dm³ |
| FORTUNE MIDI | 1 | 730*390*180mm | 7,5 kg | 8,3 kg | 51,2 dm³ |
| FORTUNE MAXI | 1 | 830*390*180mm | 8,8 kg | 9,8 kg | 58,3 dm³ |
| |||||
ASENNUS

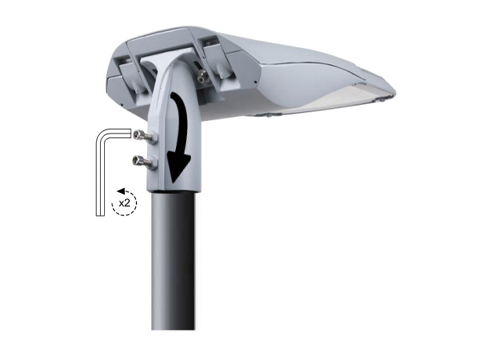

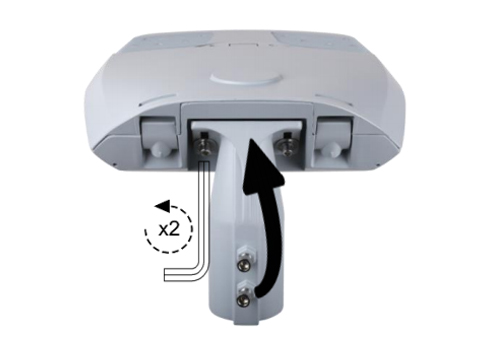

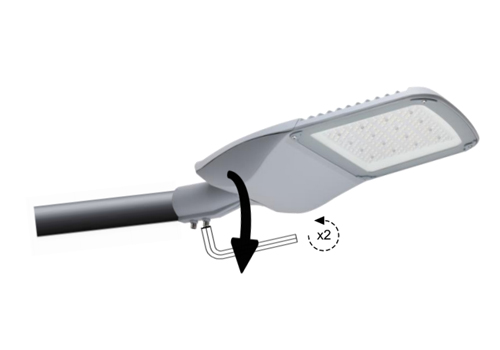

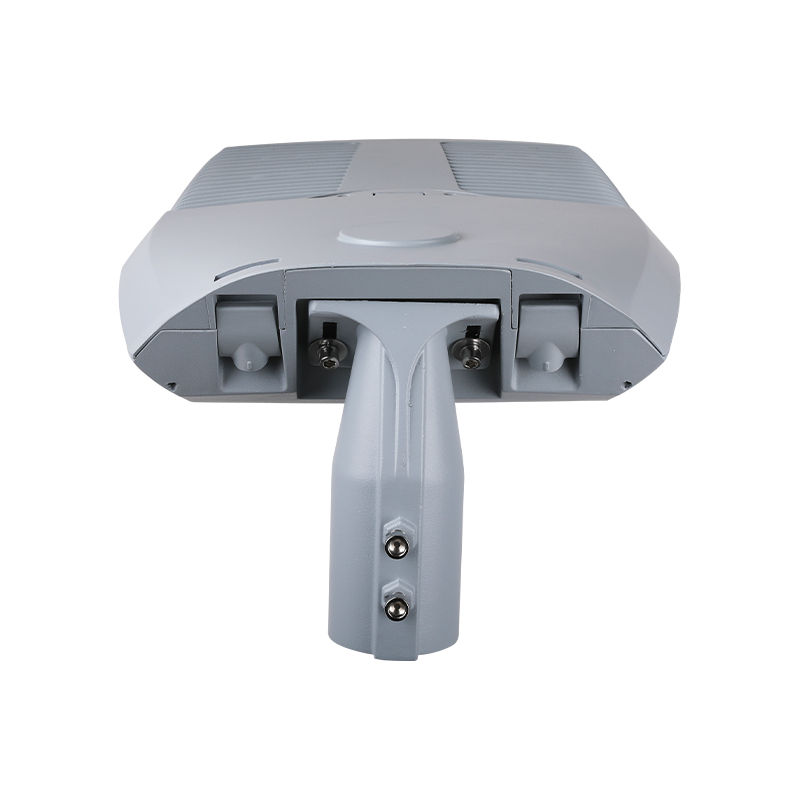

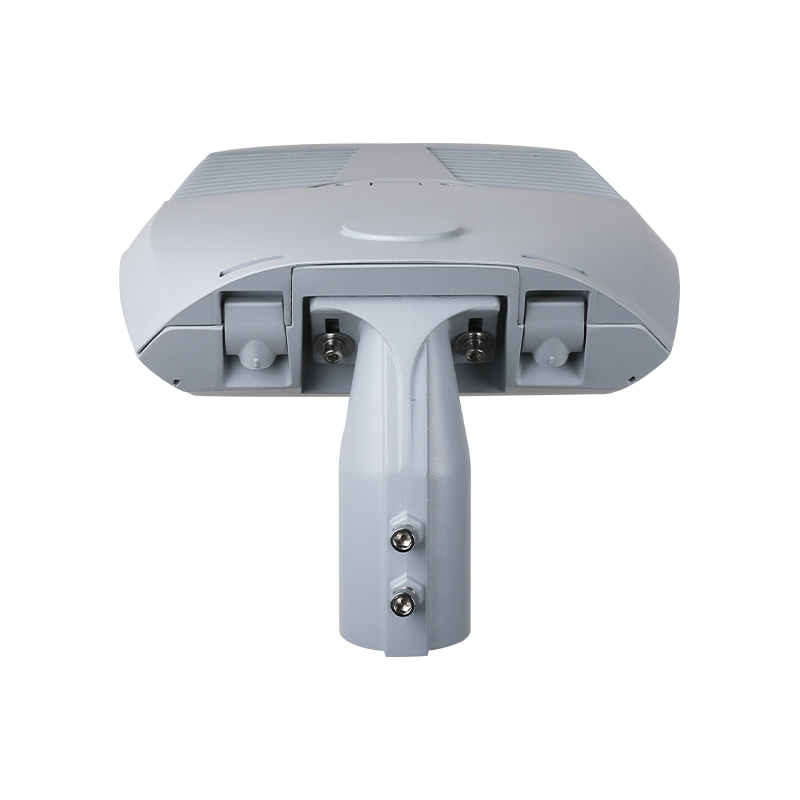

Kiristä valaisin pylvääseen kuusiokoloavaimella. | Löysää ruuvit kuusiokoloavaimella ja käännä tappia sivusuuntaiseen sisääntuloasentoon |
Vain yksi käsityökalu tarvitaan valaisimen asennukseen. | -15° - 15°. Tappikulmaa voidaan säätää -15°, -10°, 0°, 5°, 10°, 15°. |

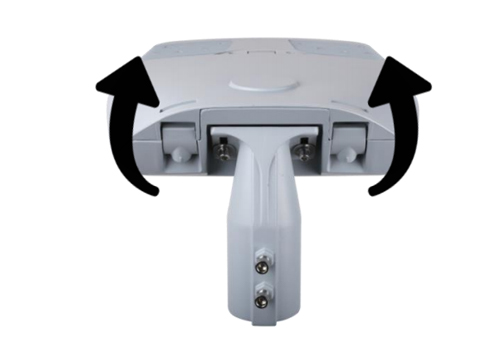

-15° - 15° Tappikulmaa voidaan säätää -15°, -10°, 0°, 5°, 10°, 15°. | Avaa vaihdelokero painamalla kahta solkia. |

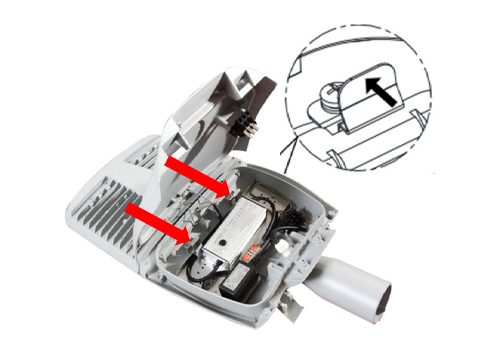

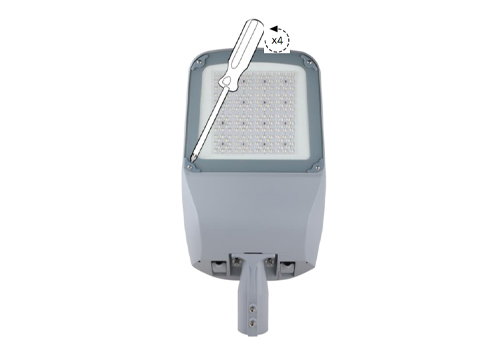

Aseta vaihteistokotelon kansi lukittuun asentoon, työnnä 2 pidikettä nauhalla ja irrota vaihdelevy, vaihda vialliset elektroniset osat uusiin ja lukitse sitten vaihteistokotelo. | Löysää ruuvit ja irrota lasi, jatka sitten piirilevyyn lukittujen ruuvien löysäämistä, poista viallinen piirilevy ja vaihda uuteen. Yhdistä ja kiristä jokainen osa taaksepäin askel askeleelta. |
