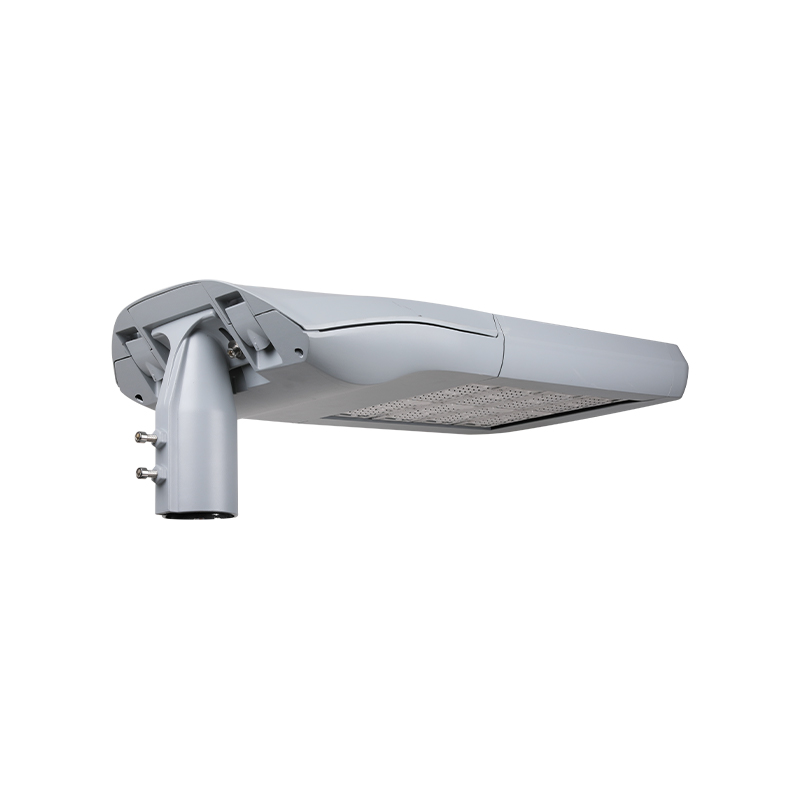

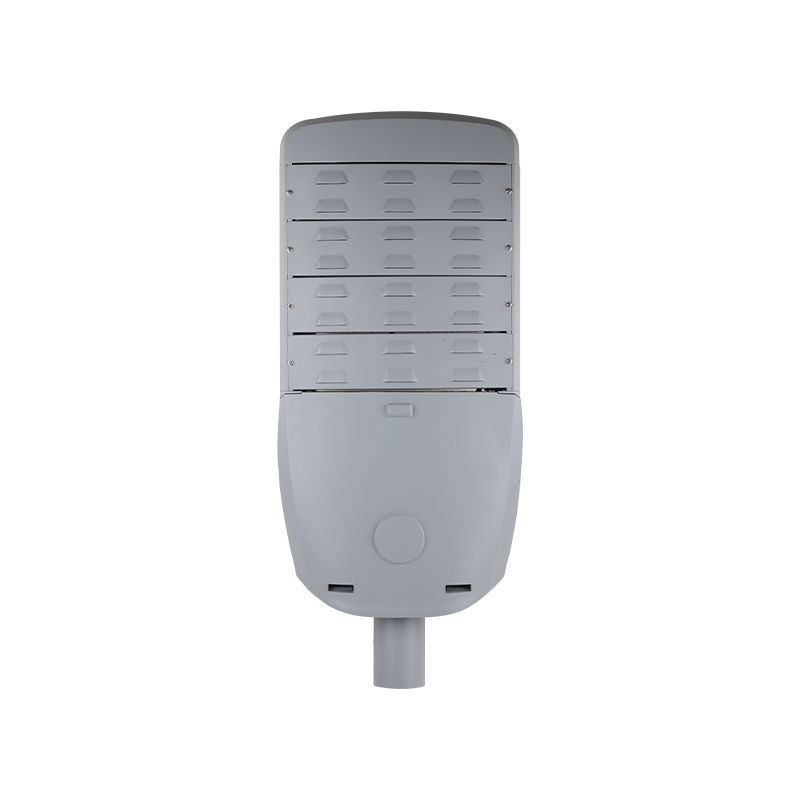

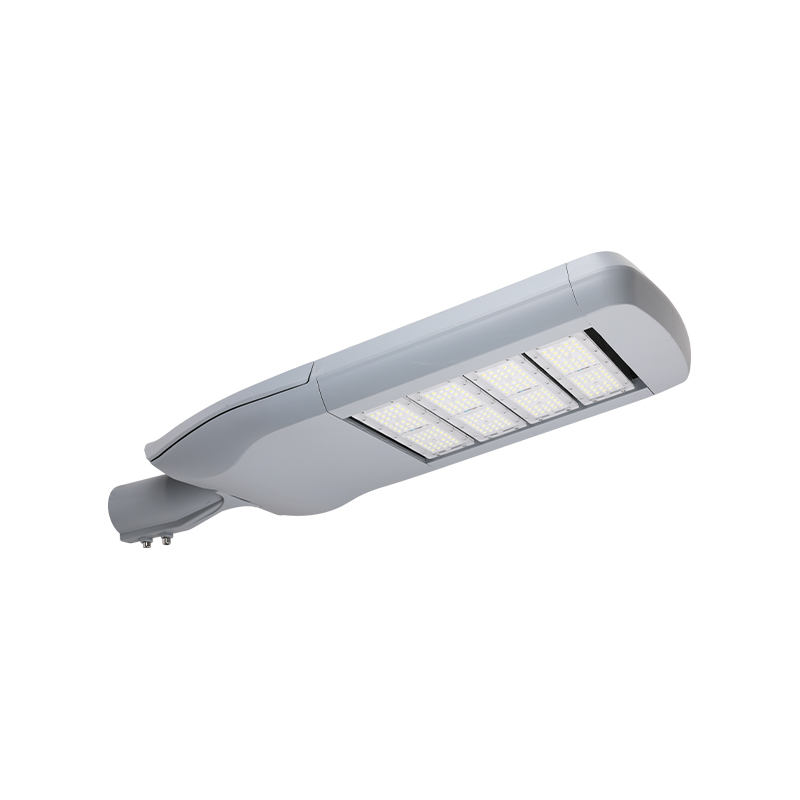

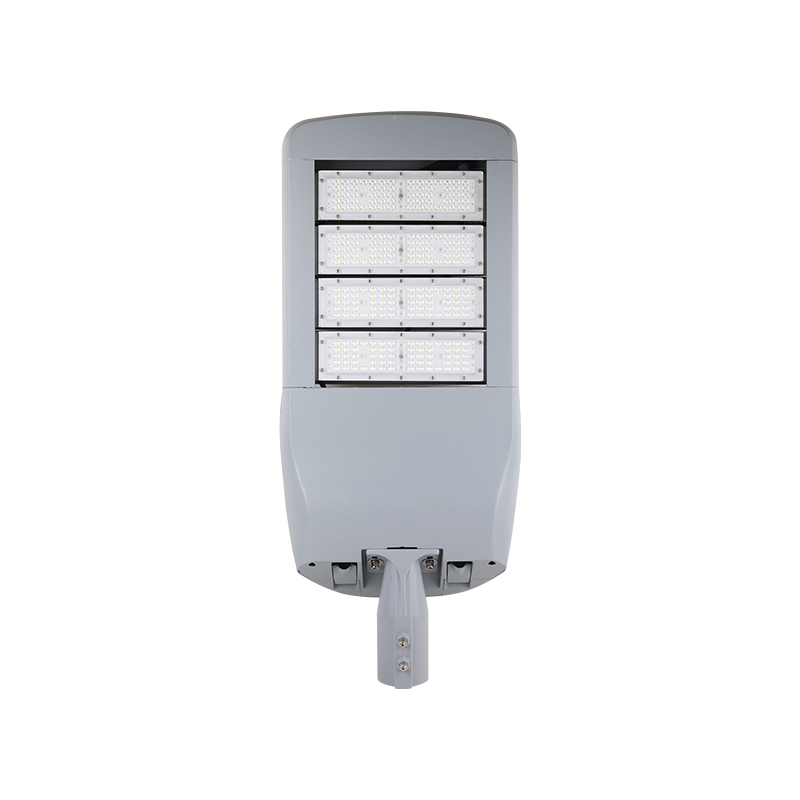

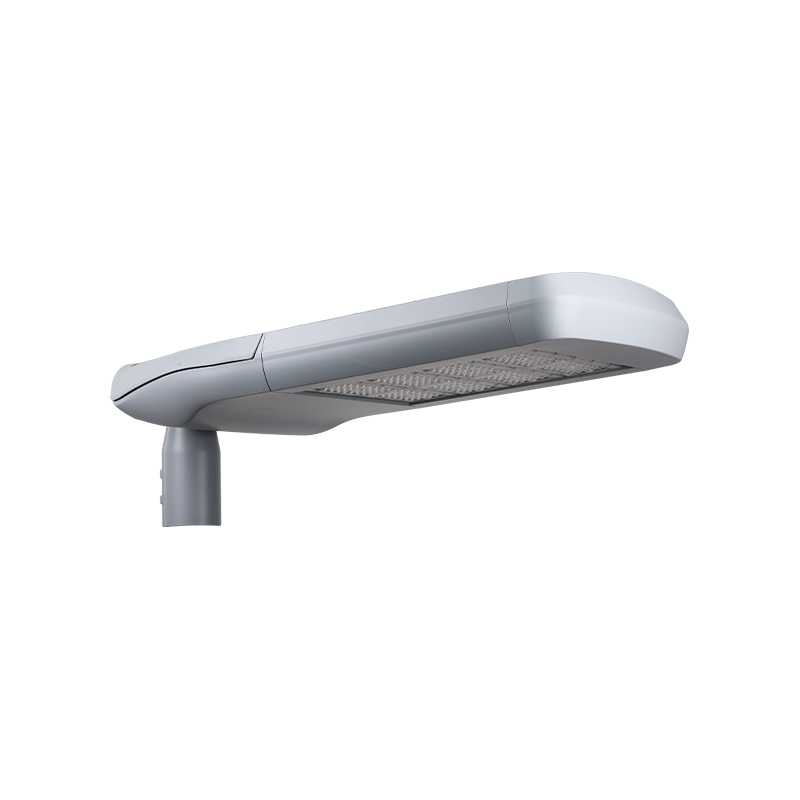

Modulaarinen moottorin rakenne FORTUNE MODULAR -sarjan LED-katuvalo

Tuotteen kuvaus

FORTUNE MODULARilla on monia merkittäviä etuja. Sen suunnittelu ja kohtaaniminnot heijastavat tehokkuuden, joustavuuden ja tulevaisuuteen suuntautumisen ominaisuuksia. Sen vaihteistokotelo ja vaihdelaatikko on helposti avattavissa ja vaihdettavissa ilman työkaluja, mikä yksinkertaistaa huomattavasti huoltoprosessia ja parantaa laitteiden toimivuutta ja luotettavuutta. Modulaarisen LED-moottorin rakenne voidaan laajentaa joustavasti yhdestä moduulista kuuteen moduuliin, mikä paitsi täytä eri skenaarioiden tarpeita, myös parantaa merkittävästi kustannustehokkuutta ja tarjoaa käyttäjille enemmän joustavuutta ja mukautumiskykyä.
Tuotteessa on korkeapainepainevalettu alumiinirunko ja korroosionkestävä polyesterijauhepinnoite varmistaakseen laitteiden kestävyyden ja vakauden ankarissa olosuhteissa. Sen säädettävä kulmakantarakenne tukee sivuajoa ja pylvään yläosan asennusta, mikä parantaa entisestään asennuksen mukavuutta ja soveltuvuutta.

TÄRKEIMMÄT SOVELLUKSET

ROAD & HIGHWAY

SILTAT

KAUPUNKI- JA ASUTUSALUEET

NELIÖ- JA JALANKÄYTÄVÄT ALUEET

TEKNISET TIEDOT

SPEC	M01	M02	M03	M04	M05	M06
Teho	30-60w	60-120w	90-180w	120-240w	150-300w	180-360w
Tulojännite	100-277V / 50-60Hz
Värilämpötila	3000-6500K
Värintoistoindeksi	CRI > 70
Käyttölämpötila	-40 ℃ ~ 50 ℃
Asunnon materiaali	ADC12
Sisäänpääsyn suojaus	IP66
Iskun voimakkuus	IK08
Ylijännitesuoja	10KV/20KV
Tapin halkaisija	60 mm
Paino	6,0 kg	7,2 kg	8,4 kg	9,5 kg	10,8 kg	12,2 kg

SUUNNITTELU YKSITYISKOHTAILLA

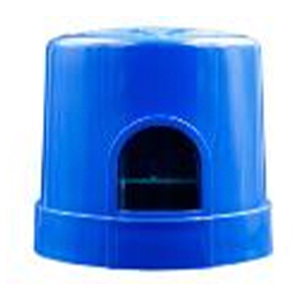

Led moduuli Moniosainen moduuli valinnainen, valaisimen tehokkuus jopa 160lm/w, pitkä käyttöikä 50000 tuntia.	Valokuvanhallinta (valinnainen) Valinnainen NEMA-liitännällä ja valokennon/oikosulkukannen kanssa.

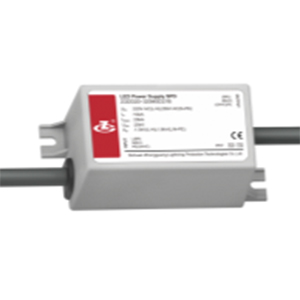

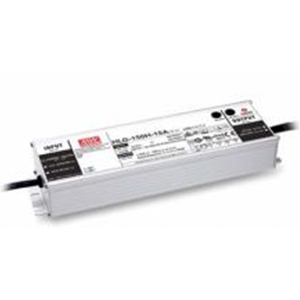

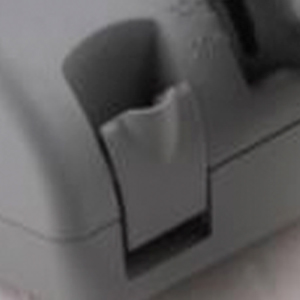

Virtalähde Tehokas led-ohjain - 0-10v himmennys pyynnöstä - Kuljettajan merkki voi valita MOSO, Meanwell, Philips, Osram.	Soljet Vaihteistotilan avaaminen ilman työkaluja, helppo huoltaa.

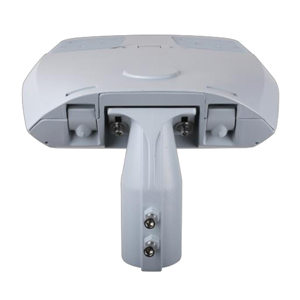

Spigot Leveä säädettävä kulma 0 ℃±15 ℃ sivusisääntuloa ja pylvään yläosaa varten.	Virran katkaisija Automaattisesti valaisimesta, kun vaihdelaatikko avataan ja sulkemisen jälkeen, työntekijöiden turvallisuus huollon aikana.

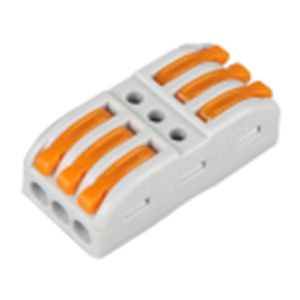

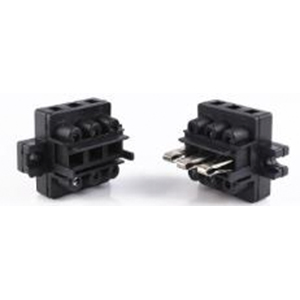

Liitin Nopea pistokeliitin, ilman työkaluja, säästää aikaa.	SPD 10kv (20kv valinnainen) ylijännitesuojalaite, luotettavampi suoja led-virtalähteelle.

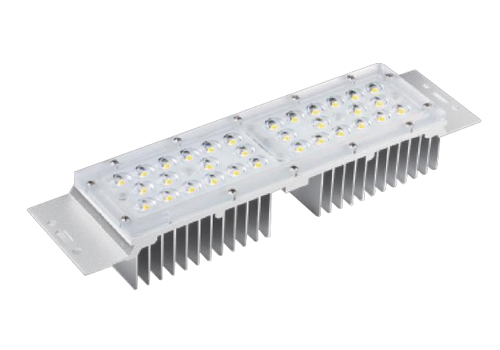

LED-MODUULI SAATAVILLA

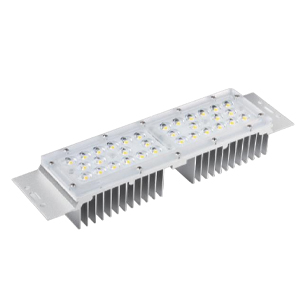

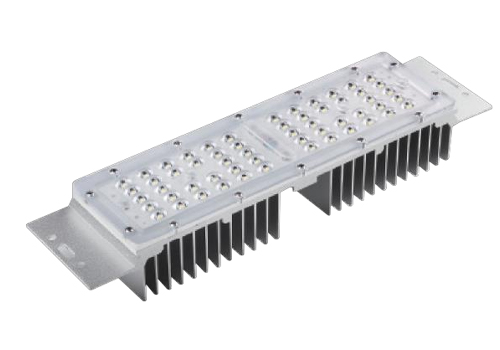

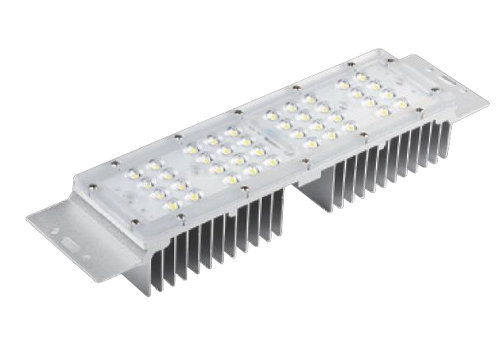

5050 LED MODULI LED-määrä: 32 kpl Teho: 50w	3030 LED MODULI LED-määrä: 40 kpl Teho: 30w

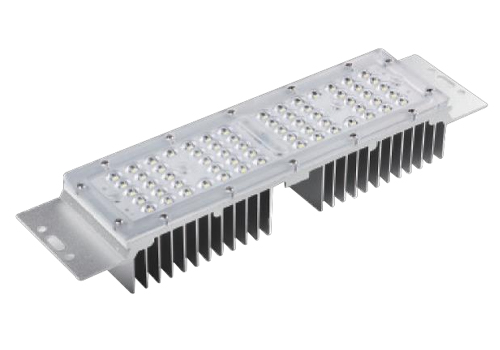

3030 LED MODULI LED-määrä: 56 kpl Teho: 50w	3030 LED MODULI LED-määrä: 64 kpl Teho: 60w

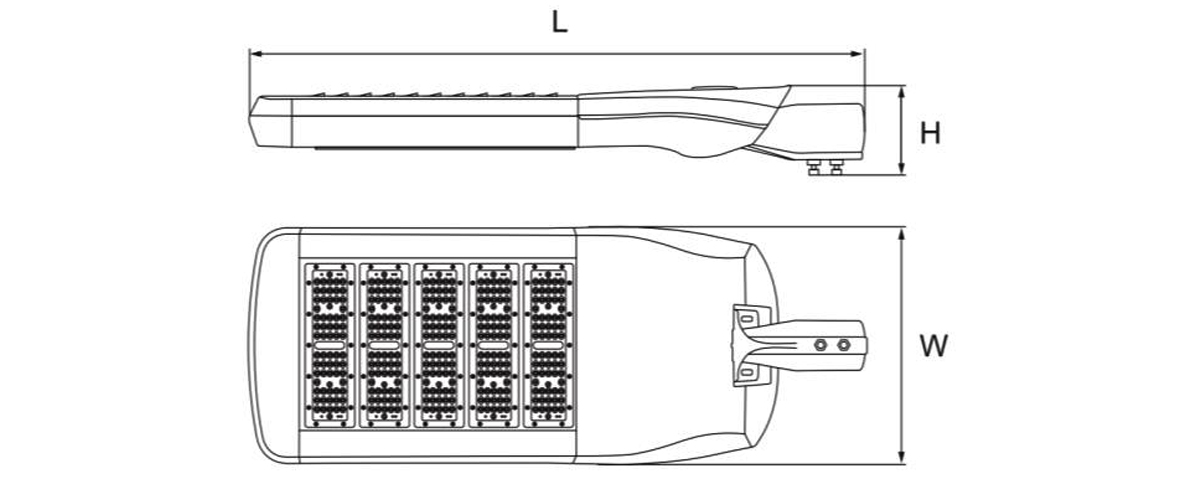

MITAT (mm)

TILAUSTIEDOT

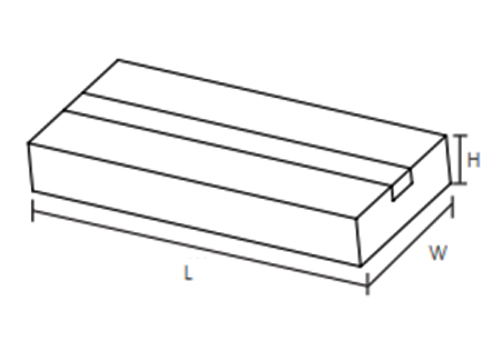

LOGISTIIKKATIEDOT

ASENNUS

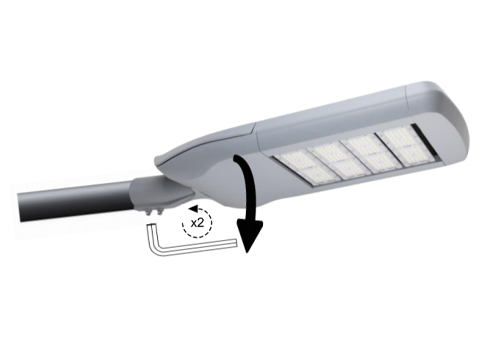

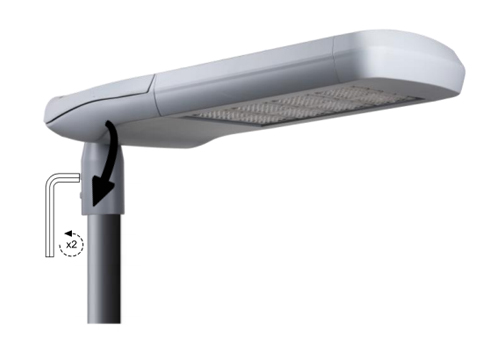

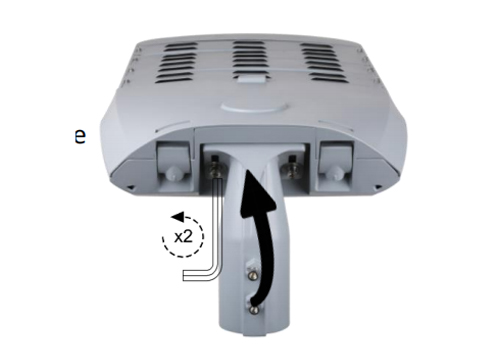

Kiristä valaisin pylvääseen kuusiokoloavaimella.	Löysää ruuvit kuusiokoloavaimella ja käännä tappia sivusuuntaiseen sisääntuloasentoon.

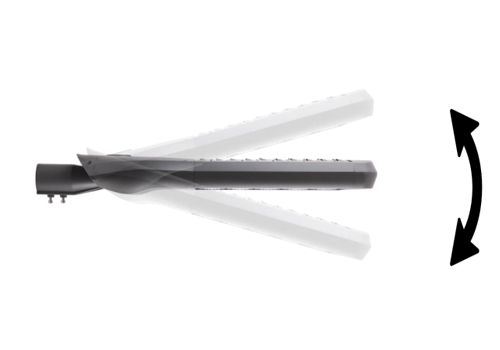

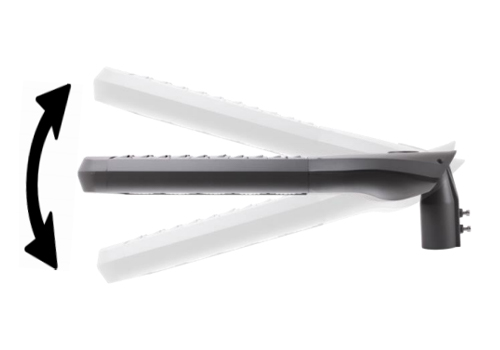

Vain yksi käsityökalu tarvitaan valaisimen asennukseen.	Tappikulmaa voidaan säätää -15°, -10°,0°,5°, 10°,15°.

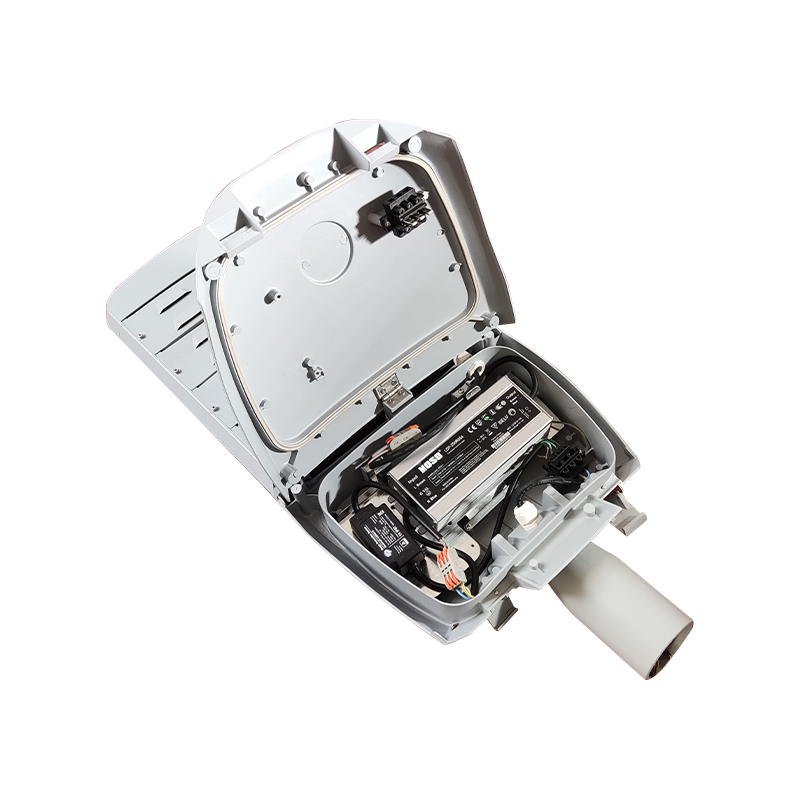

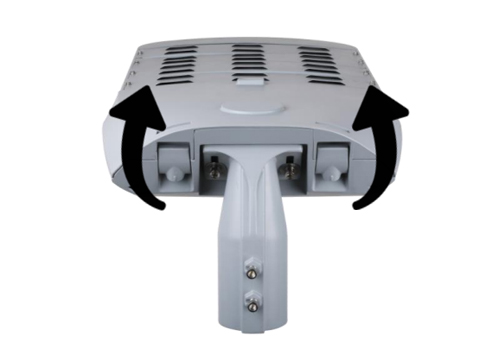

Tappikulmaa voidaan säätää -15°, -10°,0°,5°, 10°,15°.	Avaa vaihdelokero painamalla kahta solkia.

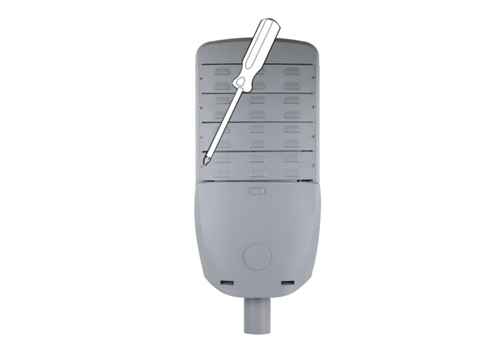

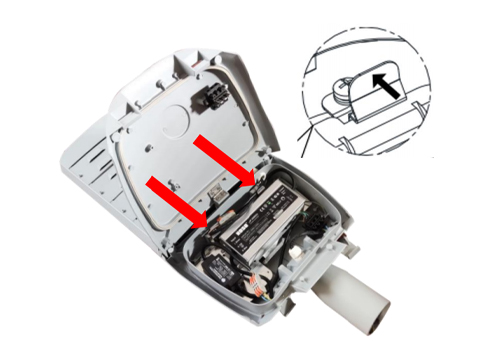

Aseta vaihteistokotelon kansi lukittuun asentoon, työnnä 2 pidikettä nauhalla ja irrota vaihdelevy, vaihda vialliset elektroniset osat uusiin ja lukitse sitten vaihteistokotelo.	Löysää takakansi ja poista se, jatka sitten profiiliin lukittujen ruuvien löysäämistä, poista viallinen led-moduuli ja vaihda uuteen. Yhdistä ja kiristä jokainen osa takaisin askel askeleelta.
